Présentation du produit

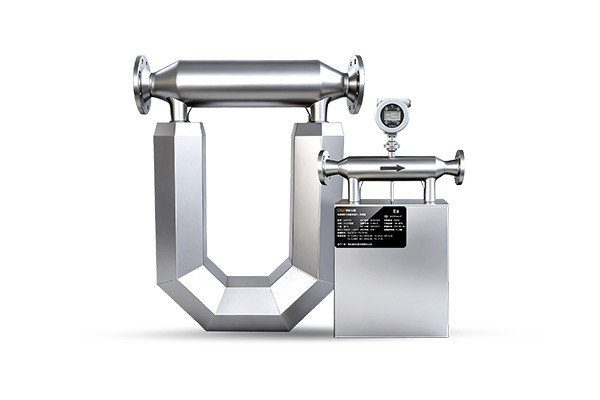

Le débitmètre massique de la série AMF d'OKet adopte le principe de la force de Coriolis pour la conception, le développement et la production, principalement composé de deux parties : le capteur et le transmetteur. Il est utilisé pour mesurer avec précision le débit massique, la densité et la température des fluides.

La fréquence de vibration du tube de mesure est déterminée par la masse (m) du tube et du fluide. Lorsque la densité du fluide change, la fréquence de vibration du tube change également. Par conséquent, en utilisant ce principe, la densité du fluide peut être déterminée.

Un capteur de température de haute précision est installé sur le tube de mesure pour obtenir la température du fluide en temps réel.

Structure

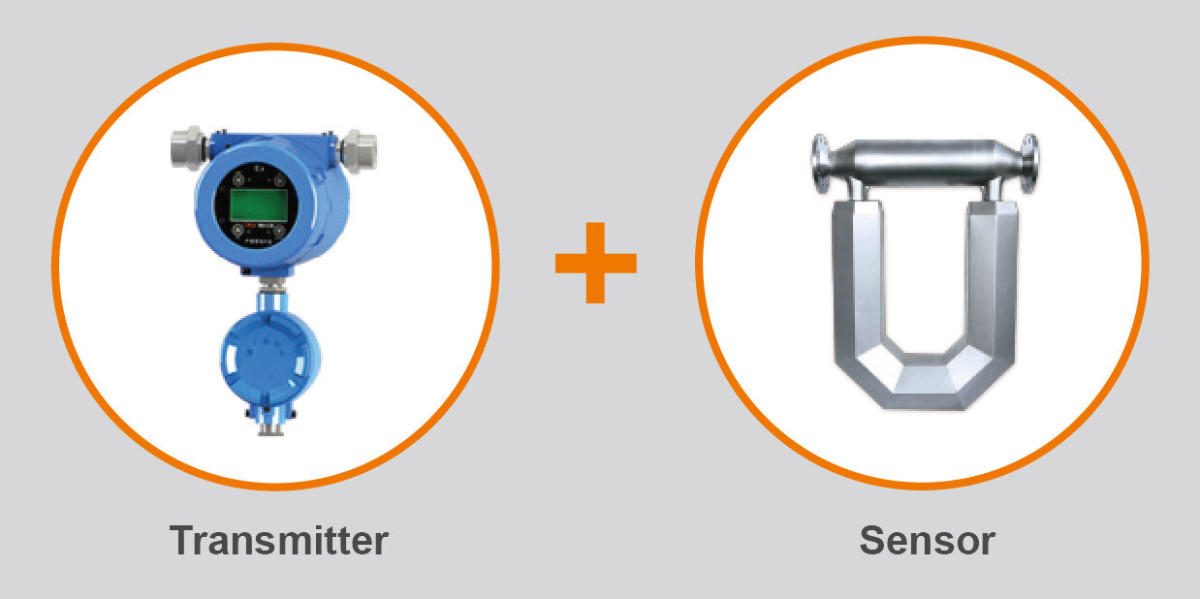

Le débitmètre massique de la série AMF d'OKet est principalement composé de deux parties : un capteur et un transmetteur.

Composition de l'émetteur

• Il est composé d'un module de circuit, d'un boîtier, d'un dispositif de sortie et d'autres pièces.

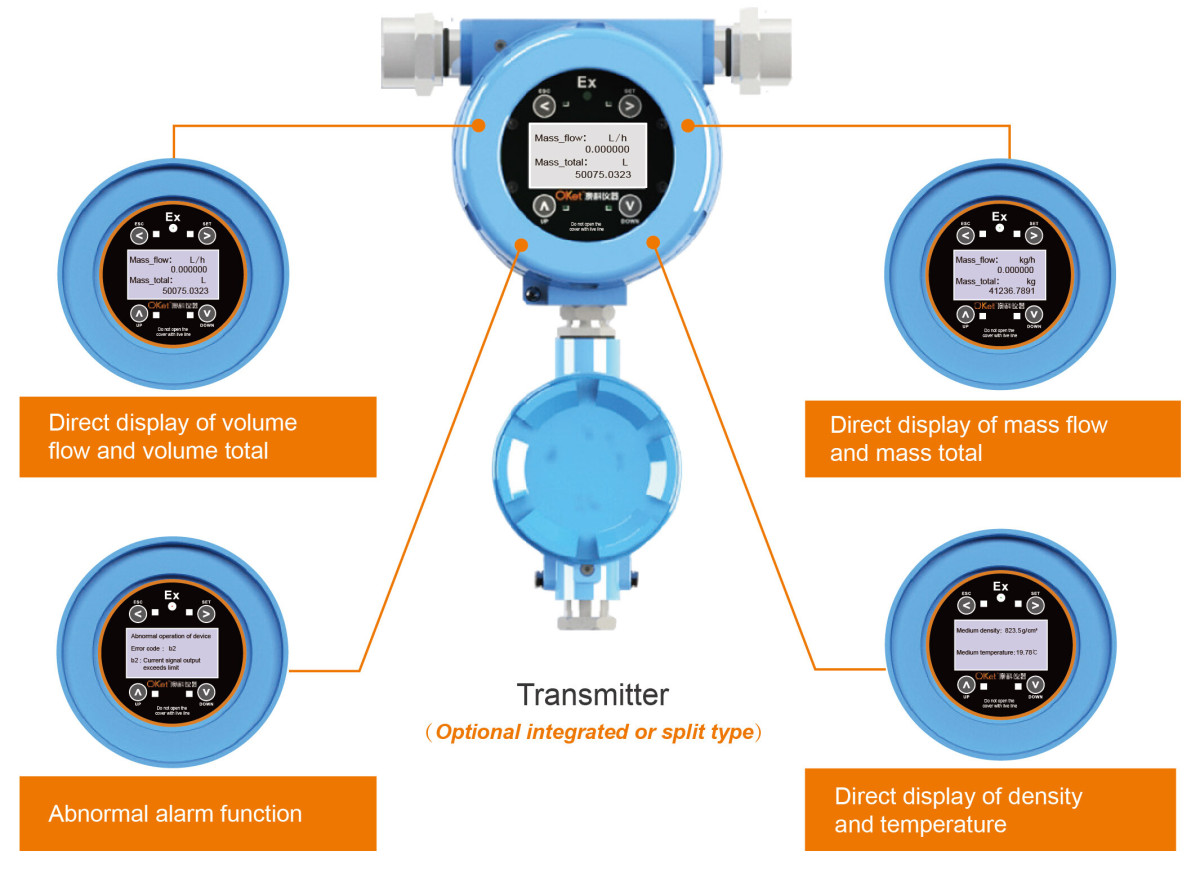

Fonction émetteur

• Fournir un signal d'excitation au système d'entraînement du capteur pour faire vibrer le tube de mesure.

• Calculez le débit massique, la densité, la température et d'autres paramètres en fonction du signal d'échantillonnage renvoyé par le système d'échantillonnage du capteur.

• Affichage des paramètres via écran LCD en place en temps réel.

• Les données peuvent être transmises à l'instrument secondaire via 4-20 mA, impulsion, RS485 et d'autres méthodes.

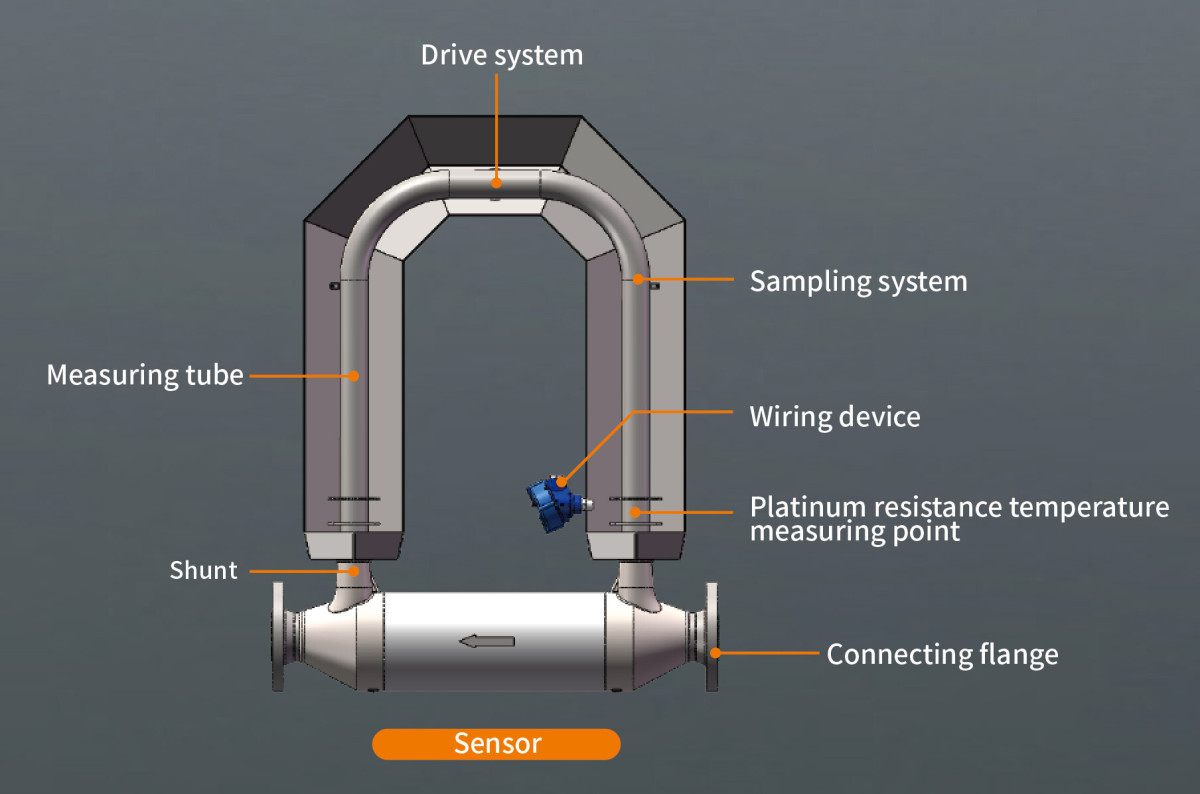

Composition du capteur

• Il est composé d'une bride de connexion, d'un shunt, d'un tube de mesure, d'un système d'entraînement, d'un système d'échantillonnage, d'une résistance en platine, d'un boîtier, d'un dispositif de sortie et d'autres pièces.

Fonction du capteur

• Fournir un environnement de système rotatif pour mesurer la force de Coriolis (placer le fluide dans cet environnement).

• Fournir des quantités physiques pertinentes reflétant l’ampleur de la force de Coriolis.

Caractéristiques

Affichage intuitif et direct du débit massique, de la masse totale, du débit volumique, du volume total, de la densité, de la température, qui peut remplacer directement le débitmètre volumique.

Caractéristiques

Haute précision, adapté aux transactions commerciales

1. Précision de masse élevée

• Structure mécanique du capteur, circuit émetteur et optimisation de l'algorithme.

• Erreur de mesure de masse inférieure à ± 0,1 % ; répétabilité inférieure à 0,05 %.

2. Précision de haute densité

• Mesure en ligne de haute précision en temps réel avec une erreur inférieure à ±0,0005 g/cm³.

• Pas besoin d'ouvrir les réservoirs et de prélever des échantillons, sûr, pratique, fiable et respectueux de l'environnement.

• Éliminez les mesures manuelles et améliorez l’efficacité du travail.

3. Précision de température élevée

• Mesure de température de résistance de platine de haute précision, optimisation de l'algorithme, erreur de mesure meilleure que ± 0,2 °C.

4. Rapport de portée 20:1

• Algorithme numérique, haute précision de mesure à faibles débits.

Applicable à une variété de milieux et de conditions de processus

1. Applicable à une variété de fluides et de gaz, seule la méthode d'installation est différente.

2. Applicable à une variété de plages de débit et de conditions de processus.

Recherche et développement indépendants, fonctions avancées

1. Affichage intuitif et direct du débit massique, de la masse totale, du débit volumique, du volume total, de la densité, de la température, remplace directement le débitmètre volumique.

2. Fonction d'autodiagnostic, qui peut localiser et traiter rapidement les problèmes, garantit la fiabilité des données et prolonge le temps de service efficace.

3. Formulaires de téléchargement de données flexibles, transmission à distance en temps réel au système désigné.

4. Échange de données pratique avec d'autres équipements et interconnexion avec des dispositifs de verrouillage tels que le contrôleur de lots et le contrôleur de processus.

Bonne stabilité et longue durée de vie

1. Taux d'échantillonnage élevé, temps de réponse court et bonne cohérence.

2. Meilleure structure, meilleur circuit et meilleur algorithme et stabilité du point zéro.

3. Contrôle qualité strict des matières premières et des liens de fabrication.

4. Aucune pièce obstruante ni pièce mobile à l'intérieur, aucune usure, longue durée de vie (12 ans).

paramètres
