Introducción del producto

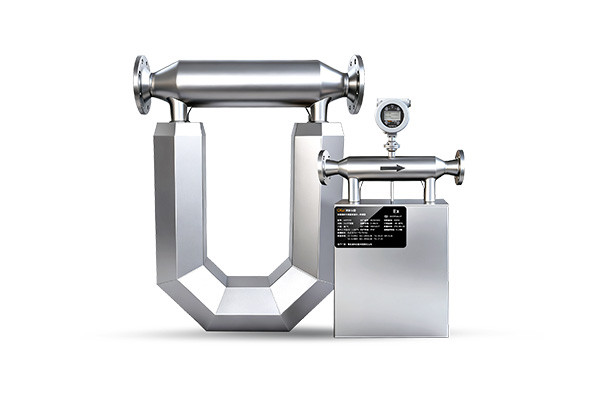

El caudalímetro másico de la serie AMF de OKet adopta el principio de fuerza de Coriolis para su diseño, desarrollo y producción, y está compuesto principalmente por dos partes: sensor y transmisor. Se utiliza para medir con precisión el caudal másico, la densidad y la temperatura de los fluidos.

La frecuencia de vibración del tubo de medición está determinada por la masa (m) del tubo y del fluido. Cuando cambia la densidad del fluido, también cambia la frecuencia de vibración del tubo. Por lo tanto, utilizando este principio, se puede determinar la densidad del fluido.

Se instala un sensor de temperatura de alta precisión en el tubo de medición para obtener la temperatura del fluido en tiempo real.

Estructura

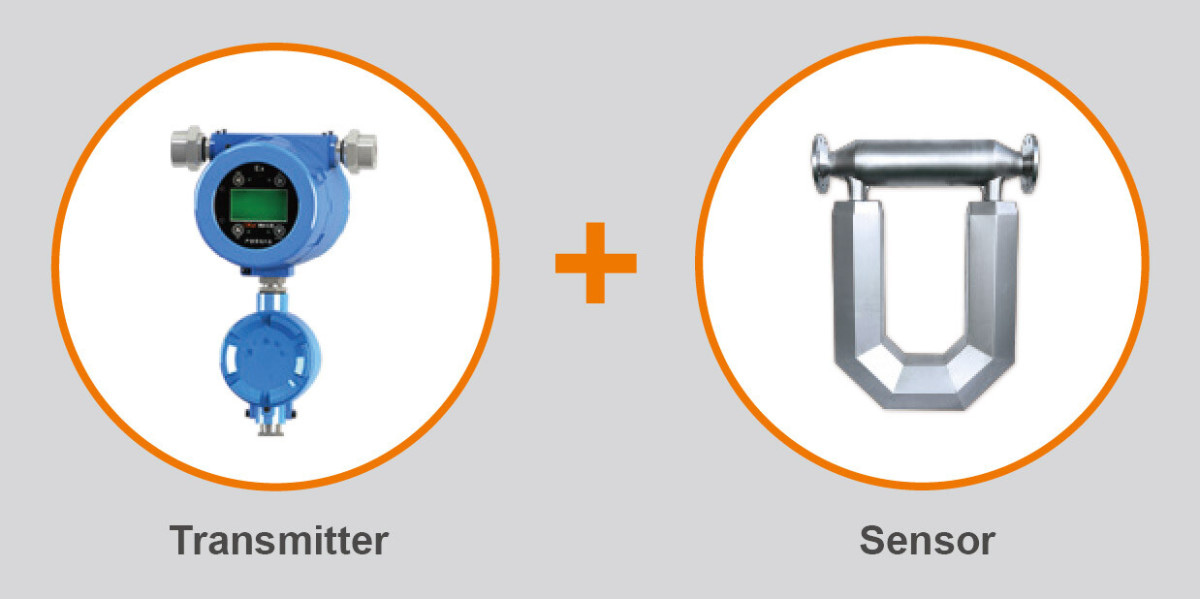

El medidor de caudal másico de la serie AMF de OKet se compone principalmente de dos partes: sensor y transmisor.

Composición del transmisor

• Se compone de módulo de circuito, carcasa, dispositivo de salida y otras partes.

Función del transmisor

• Proporcionar una señal de excitación para el sistema de accionamiento del sensor para hacer que el tubo de medición vibre.

• Calcular el caudal másico, la densidad, la temperatura y otros parámetros según la señal de muestreo devuelta por el sistema de muestreo del sensor.

• Visualiza los parámetros a través de la pantalla LCD en tiempo real.

• Los datos se pueden transmitir al instrumento secundario a través de 4-20 mA, pulso, RS485 y otros métodos.

Composición del sensor

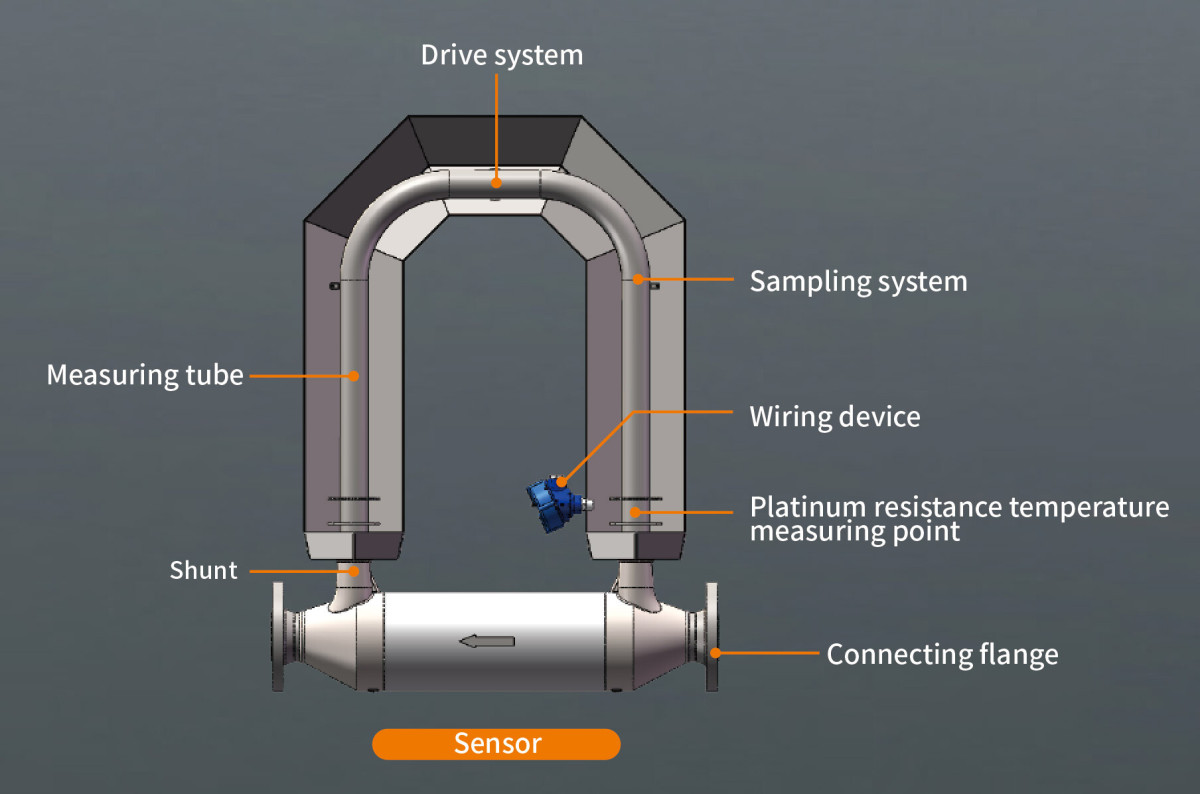

• Se compone de brida de conexión, derivación, tubo de medición, sistema de accionamiento, sistema de muestreo, resistencia de platino, carcasa, dispositivo de salida y otras partes.

Función del sensor

• Proporcionar un entorno de sistema giratorio para medir la fuerza de Coriolis (colocar el fluido en este entorno).

• Proporcionar cantidades físicas relevantes que reflejen la magnitud de la fuerza de Coriolis.

Características

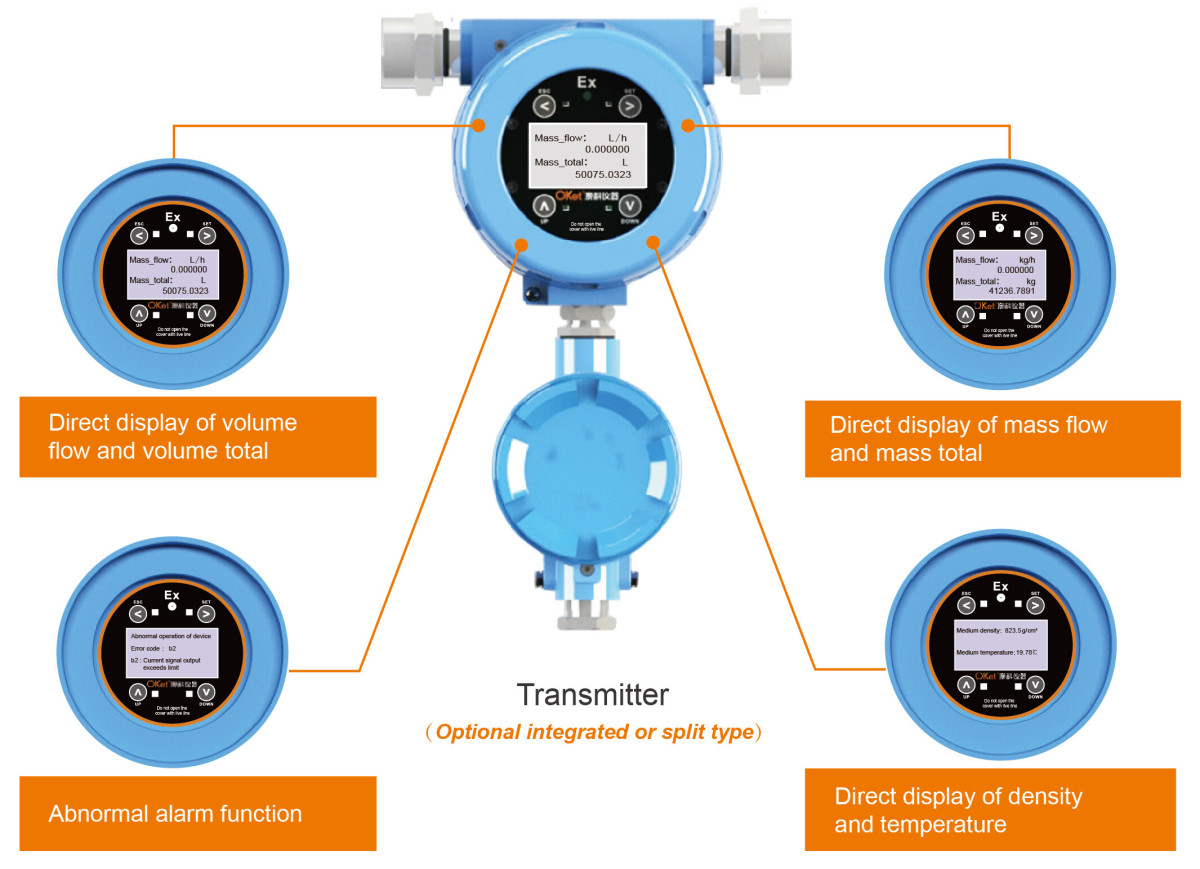

Visualización intuitiva y directa de caudal másico, caudal másico total, caudal volumétrico, volumen total, densidad, temperatura, que puede sustituir directamente al caudalímetro volumétrico.

Características

Alta precisión, adecuado para transacciones comerciales.

1. Alta precisión de masa

• Estructura mecánica del sensor, circuito transmisor y optimización del algoritmo.

• Error de medición de masa inferior a ±0,1%; repetibilidad inferior a 0,05%.

2. Alta precisión de densidad.

• Medición en línea de alta precisión en tiempo real con un error inferior a ±0,0005 g/cm³.

• No es necesario abrir tanques ni tomar muestras, es seguro, conveniente, confiable y respetuoso con el medio ambiente.

• Elimina la medición manual y mejora la eficiencia del trabajo.

3. Alta precisión de temperatura.

• Medición de temperatura de resistencia de platino de alta precisión, optimización del algoritmo, error de medición mejor que ±0,2 °C.

4. Relación de alcance 20:1

• Algoritmo digital, alta precisión de medición a bajos caudales.

Aplicable a una variedad de medios y condiciones de proceso.

1. Aplicable a una variedad de fluidos y gases, solo el método de instalación es diferente.

2. Aplicable a una variedad de rangos de flujo y condiciones de proceso.

Investigación y desarrollo independientes, funciones avanzadas

1. Visualización intuitiva y directa de caudal másico, caudal volumétrico, caudal total, densidad y temperatura, reemplaza directamente al caudalímetro volumétrico.

2. Función de autodiagnóstico, que puede localizar y solucionar problemas rápidamente, garantiza la confiabilidad de los datos y prolonga el tiempo de servicio efectivo.

3. Formularios flexibles de carga de datos, transmisión remota en tiempo real al sistema designado.

4. Intercambio de datos conveniente con otros equipos e interconexión con dispositivos de enclavamiento como el controlador de lotes y el controlador de proceso.

Buena estabilidad y larga vida útil.

1. Alta frecuencia de muestreo, tiempo de respuesta corto y buena consistencia.

2. Mejor estructura, circuito y algoritmo y estabilidad del punto cero.

3. Estricto control de calidad de las materias primas y de los enlaces de fabricación.

4. Sin piezas obstructivas ni partes móviles en el interior, sin desgaste, larga vida útil (12 años).

parámetros
