مقدمة المنتج:

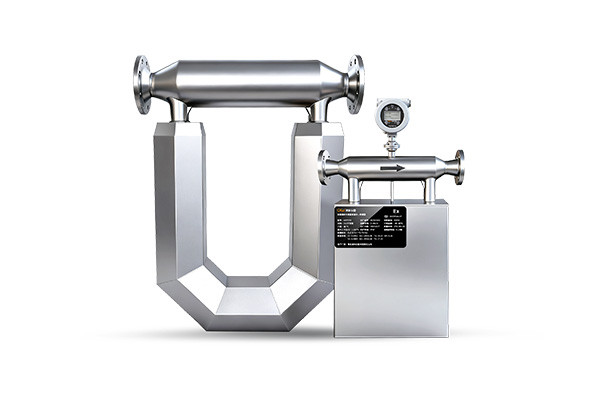

تم تصميم وتطوير وإنتاج مقياس تدفق الكتلة AMF سلسلة OKet باستخدام مبدأ قوة كوريوليس، ويتكون بشكل أساسي من جزأين: المستشعر والمرسل. يتم استخدامه لقياس تدفق الكتلة والكثافة ودرجة الحرارة للسوائل بدقة.

يتم تحديد تردد الاهتزاز لأنبوب القياس بواسطة كتلة (m) الأنبوب والسائل. عندما تتغير كثافة السائل، يتغير أيضًا تردد اهتزاز الأنبوب. لذلك، باستخدام هذا المبدأ، يمكن تحديد كثافة السائل.

يتم تثبيت مستشعر درجة حرارة عالي الدقة على أنبوب القياس للحصول على درجة حرارة السائل في الوقت الفعلي.

الهيكل:

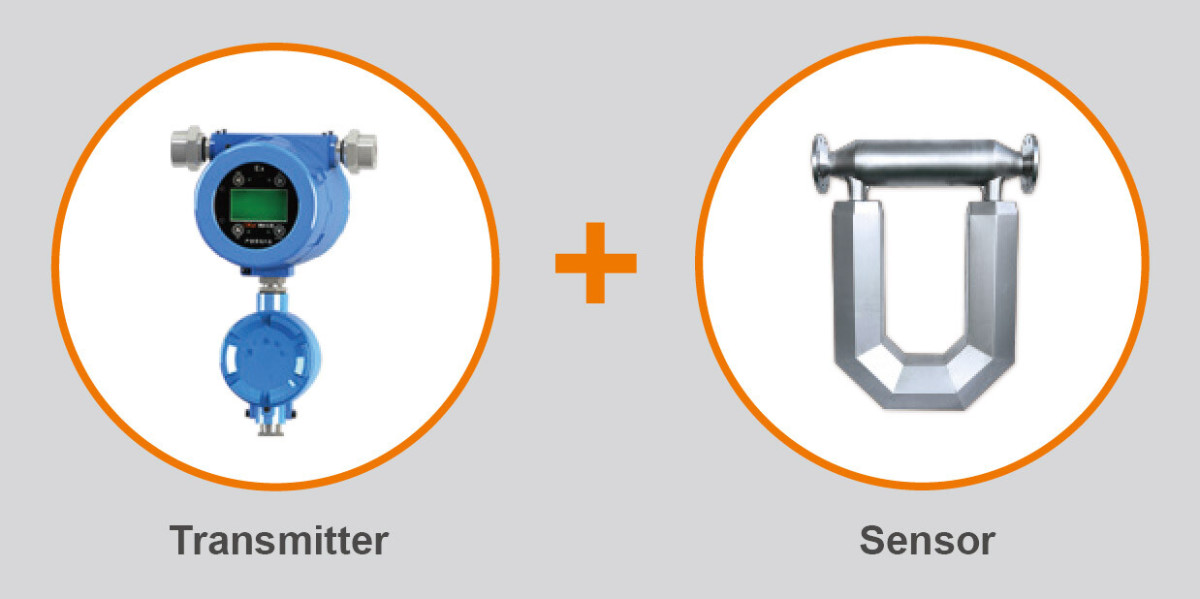

يتكون مقياس تدفق الكتلة AMF سلسلة OKet بشكل أساسي من جزأين: المستشعر والمرسل.

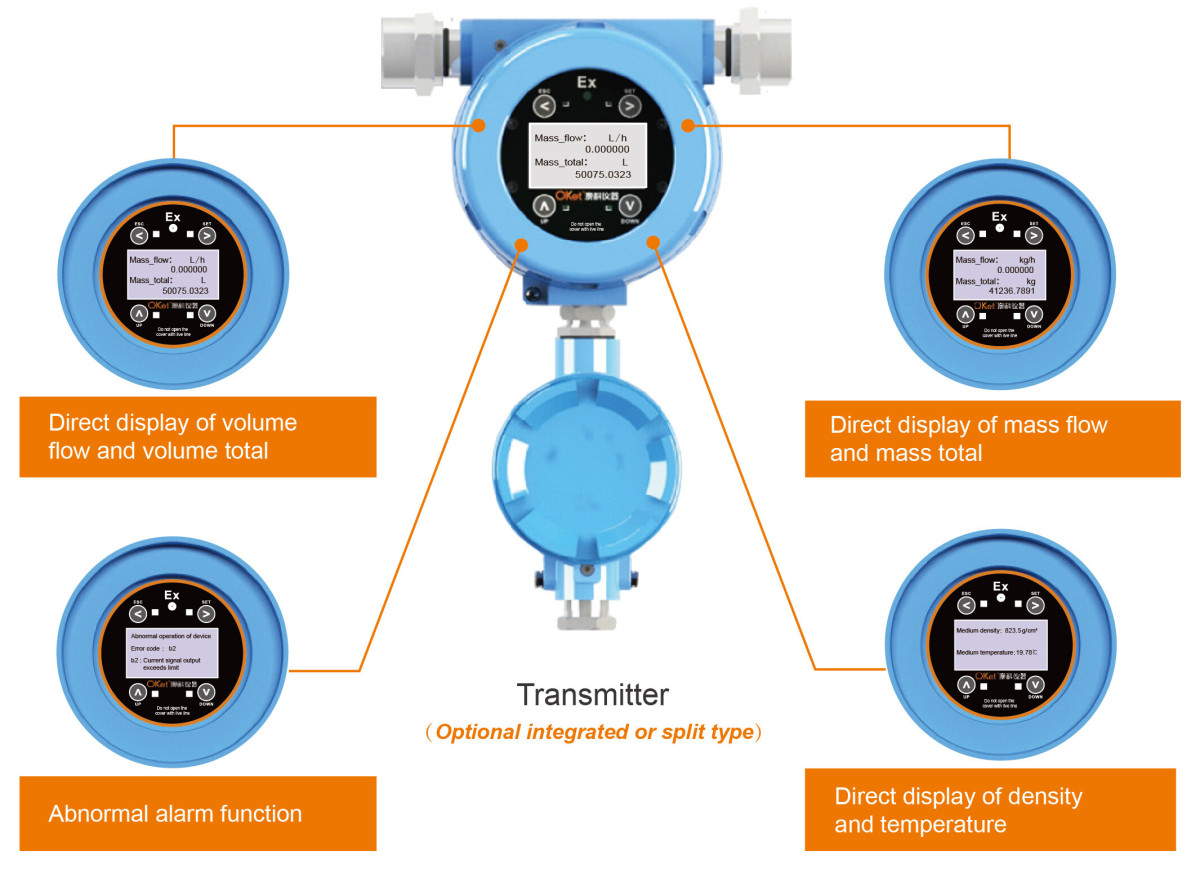

مكونات المرسل:

• يتكون من وحدة الدائرة الكهربائية، العلبة، جهاز المخرج وأجزاء أخرى.

وظيفة المرسل:

• توفير إشارة تحفيز لنظام قيادة المستشعر لجعل أنبوب القياس يهتز.

• حساب تدفق الكتلة، الكثافة، درجة الحرارة ومعلمات أخرى وفقًا لإشارة العينة المرتجعة من نظام عينة المستشعر.

• عرض المعلمات من خلال شاشة LCD في المكان في الوقت الفعلي.

• يمكن نقل البيانات إلى الجهاز الثانوي من خلال 4-20mA، النبض، RS485 وطرق أخرى.

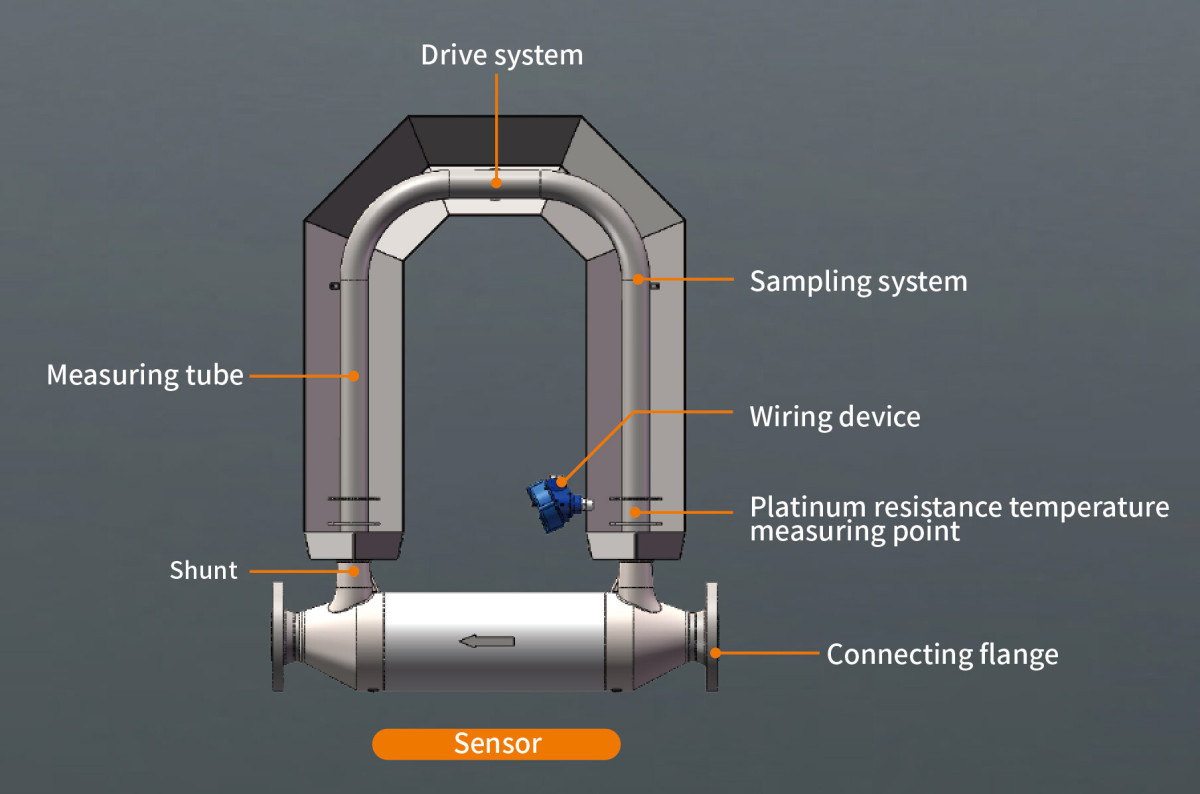

مكونات المستشعر:

• يتكون من فلنجة التوصيل، الفاصل، أنبوب القياس، نظام القيادة، نظام العينة، مقاوم البلاتين، العلبة، جهاز المخرج وأجزاء أخرى.

وظيفة المستشعر:

• توفير بيئة نظام دوار لقياس قوة كوريوليس (وضع السائل في هذه البيئة).

• توفير كميات فيزيائية ذات صلة تعكس مقدار قوة كوريوليس.

الميزات:

عرض مباشر وبديهي لتدفق الكتلة، إجمالي الكتلة، تدفق الحجم، إجمالي الحجم، الكثافة، درجة الحرارة، يمكن أن يحل مباشرة محل مقياس تدفق الحجم.

الخصائص:

دقة عالية، مناسبة للمعاملات التجارية

1. دقة كتلة عالية

• هيكل ميكانيكي للمستشعر، دائرة المرسل وتحسين الخوارزمية.

• خطأ قياس الكتلة أقل من ±0.1%؛ التكرارية أقل من 0.05%.

2. دقة كثافة عالية

• قياس عالي الدقة عبر الإنترنت في الوقت الفعلي مع خطأ أقل من ±0.0005g/cm³.

• لا حاجة لفتح الخزانات وأخذ عينات، آمن، مريح، موثوق وصديق للبيئة.

• إزالة القياس اليدوي وتحسين كفاءة العمل.

3. دقة درجة حرارة عالية

• قياس درجة حرارة مقاوم البلاتين عالي الدقة، تحسين الخوارزمية، خطأ قياس أفضل من ±0.2°C.

4. نسبة المدى 20:1

• خوارزمية رقمية، دقة قياس عالية عند معدلات التدفق المنخفضة.

مناسب لمجموعة متنوعة من الوسائط وظروف العملية

1. مناسب لمجموعة متنوعة من السوائل والغازات، فقط طريقة التثبيت مختلفة.

2. مناسب لمجموعة متنوعة من نطاقات التدفق وظروف العملية.

بحث وتطوير مستقل، وظائف متقدمة

1. عرض مباشر وبديهي لتدفق الكتلة، إجمالي الكتلة، تدفق الحجم، إجمالي الحجم، الكثافة، درجة الحرارة، يحل مباشرة محل مقياس تدفق الحجم.

2. وظيفة التشخيص الذاتي، التي يمكنها تحديد المشكلات والتعامل معها بسرعة، تضمن موثوقية البيانات وتطيل وقت الخدمة الفعال.

3. أشكال مرنة لتحميل البيانات، نقل عن بعد في الوقت الفعلي إلى النظام المحدد.

4. تبادل بيانات مريح مع المعدات الأخرى، والتوصيل مع أجهزة التشغيل المتداخل مثل وحدة التحكم الدفعية ووحدة التحكم في العملية.

استقرار جيد وعمر طويل

1. معدل أخذ عينات عالي، وقت استجابة قصير وتوافق جيد.

2. هيكل أفضل، دائرة وخوارزمية واستقرار نقطة الصفر.

3. مراقبة جودة صارمة للمواد الخام ومراحل التصنيع.

4. لا توجد أجزاء عوائق وأجزاء متحركة داخلية، لا يوجد تآكل، عمر خدمة طويل (12 سنة).

المواصفات:
